连接方式是用户选用工业电连接器时重点考量的指标之一,它是影响电连接器在特定环境下,使用性能和使用体验感的重要因素。用户一般会根据电连接器使用的空间以及是否需要快速插拔等因素,来确定连接器选择何种连接方式。

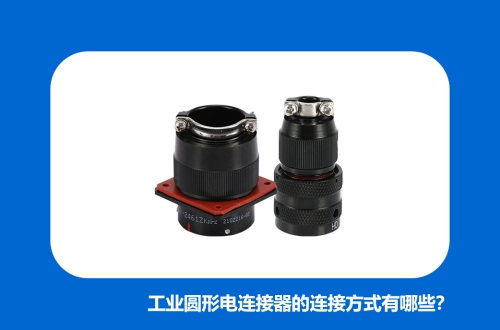

工业圆形电连接器,作为非常重要的一类电连接器,它的连接方式也是呈现多种多样,其特点也是各有差异。工业圆形电连接器的连接方式有以下四种。
1.螺纹式连接
螺纹式连接采用螺纹旋合的方式进行连接,它具有稳固性好,加工工艺简单,制造成本低,适用面广等优点。但不足的是连接速度较慢,无到位警示声,不适宜于盲插、需频繁插拔和快速连接的场合。目前在需连接可靠、密封性好的水下电连接器和需稳定性较好的大电流电连接器中应用较广。如今为解决螺纹连接速度较慢的问题,很多厂商纷纷采用多头螺纹连接,旋合速度更快。
2.卡口式连接
卡口式连接是由三条或二条曲线槽和卡销组成。由于其三条或二条卡口槽的导程较长,因此连接的速度较快,有明显的到位警示声,是目前国内外电连接器中使用最普遍和最广泛的一种连接方式。由于其制造工艺较螺纹式复杂,同等条件下成本相对较高些。
3.直插式连接
直插式连接即通过直线按扣推拉运动来实现连接、分离和锁紧的功能,无需用到旋转运动,这也是四种连接方式中连接速度最快的一种,它特别适用于快速插拔,连接器使用空间小,总分离力不大的连接场合。
4.卡锁式连接
卡锁式连接采用的是多条不规则的凸键和凹槽,具有快速连接的功能,连接和分离时只需旋转连接卡帽90°,有明显的到位警示声,适合盲插、抗强冲击、振动等场景,但结构复杂,外形尺寸相对偏大,成本较高,此种连接方式的产品相对偏少。
